STM32-简介

一、STM32简介

STM32是ST公司基于ARM Cortex-M内核开发的32位微控制器

二、ARM

ARM既指ARM公司，也指ARM处理器内核

三、STM32F103C8T6

• 系列：主流系列STM32F1
• 内核：ARM Cortex-M3
• 主频：72MHz
• RAM：20K（SRAM）
• ROM：64K（Flash）
• 供电：2.0~3.6V（标准3.3V）
• 封装：LQFP48（48个引脚）

四、片上资源/外设

1、NVIC：管理中断

2、SysTick：为操作系统提供定时服务的，比如delay功能

3、RCC：外设时钟控制（降低功耗，用那个开那个）

4、AFIO：复用端口

5、TIM：定时产生中断

6、DMA：搬运大量数据

7、USART：一般异步串口通信较多

8、RTC：实时时钟，计时功能，掉电也能运行

9、

英文缩写	名称	英文缩写	名称
NVIC	嵌套向量中断控制器	CAN	CAN通信
SysTick	系统滴答定时器	USB	USB通信
RCC	复位和时钟控制	RTC	实时时钟
GPIO	通用IO口	CRC	CRC校验
AFIO	复用IO口	PWR	电源控制
EXTI	外部中断	BKP	备份寄存器
TIM	定时器	IWDG	独立看门狗
ADC	模数转换器	WWDG	窗口看门狗
DMA	直接内存访问	DAC	数模转换器
USART	同步/异步串口通信	SDIO	SD卡接口
I2C	I2C通信	FSMC	可变静态存储控制器
SPI	SPI通信	USB OTG	USB主机接口

五、命名规则

六、系统结构

一般将其分为四块儿

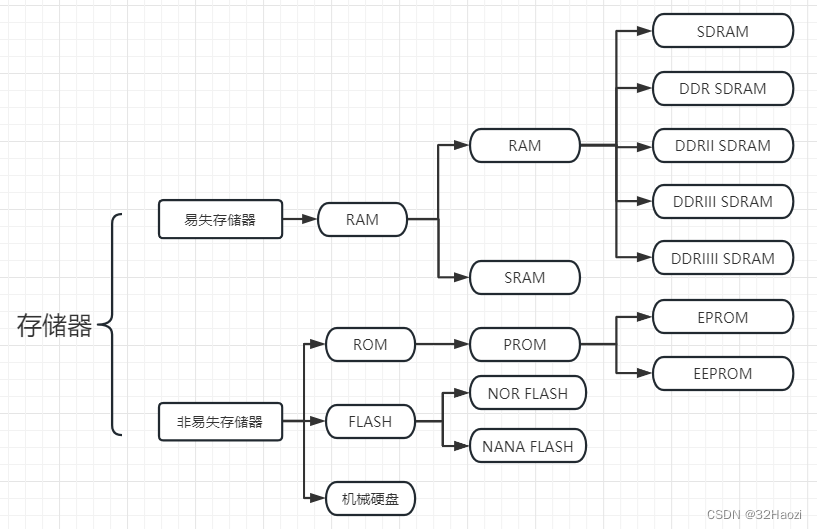

七、STM32内存

1. STM32的寻址（内存）大小为：2^32（字节） = 4G（字节)
2. STM32的寻址范围为：0X0000 0000 ~ 0XFFFF FFFF
3. RAM：读写速度快、掉电数据丢失；类比于电脑内存的作用
4. ROM：读写速度相对慢、掉电数据仍在；类比于电脑硬盘的作用
5. SRAM：存储运行程序时所创建的临时数据
6. Flash：存储编译好的程序文件
7. STM32的的32：32位MUC，指的是CPU可以一次处理32位数据的宽度（位宽）
